4x4 House |
| Tadao Ando |
| Annamaria Vudafieri - 276569 |
| I due edifici sono situati lungo la costa dell' Hyogo, in una strada commerciale nella periferia di Kobe, in Giappone. Ogni edificio e' un blocco di cemento che, come un faro, dominana la vista sul mare. Le abitazioni hanno una superficie di dimensioni minime, approssimativamente 4x4 metri e quindi la necessita' di svilupparsi in altezza. Ogni piano e' collegato da una scala e adibito ad attivita' differenti: il deposito al piano interrato, gli accessi e il servizio al piano terra, la camera al primo piano, lo studio al secondo, la cucina e sala da pranzo all'ultimo piano. Gli spazi sono pressoche' completamente chiusi su tre lati, mentre sono aperti lungo il quarto che si affaccia verso il mare. I materiali utilizzati per la costruzione sono cemento, legno e vetro. La struttura portante e' in cemento armato. |
| Download modello Sketchup |

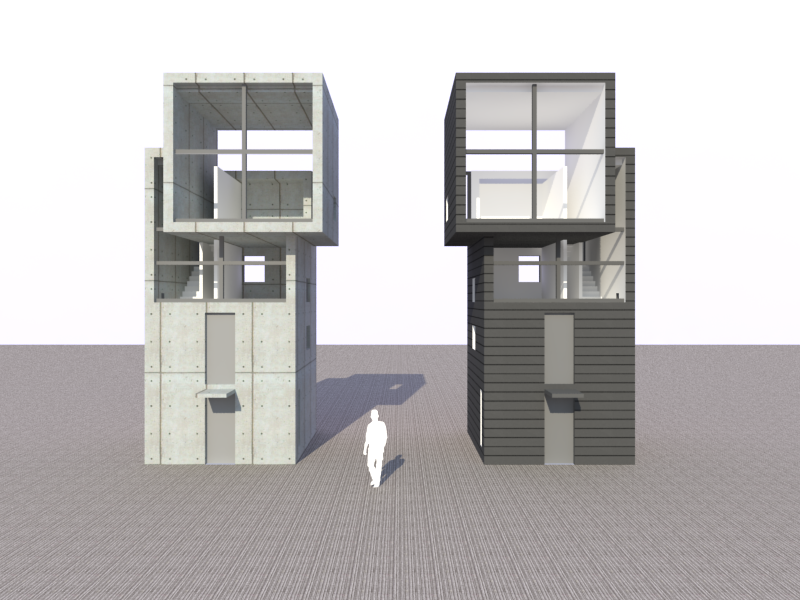

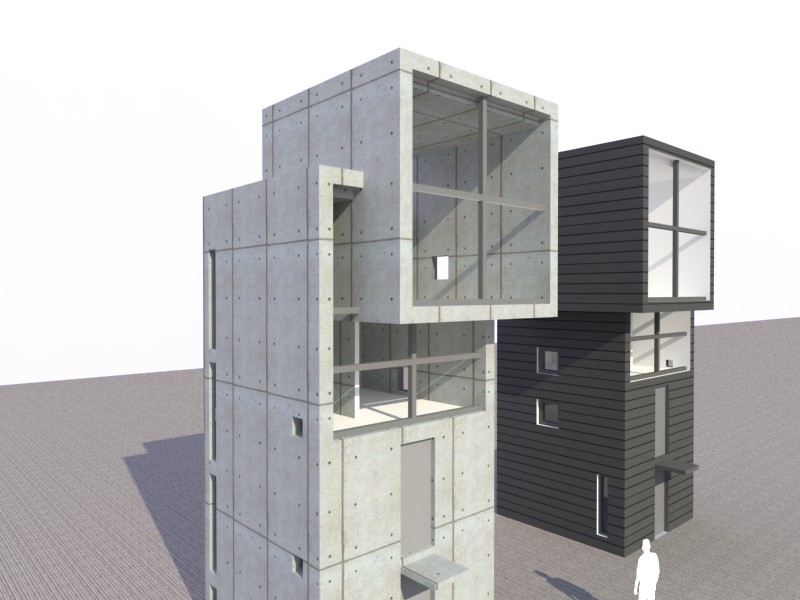

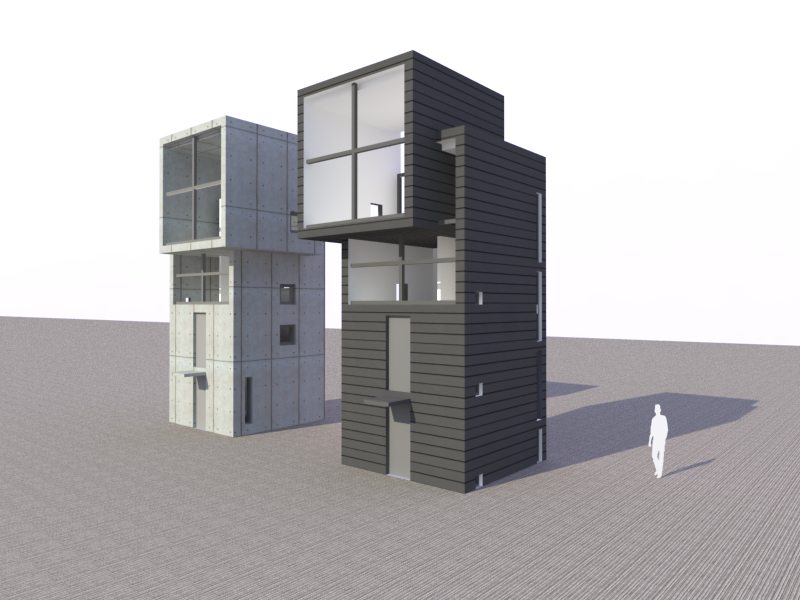

| La modellazione tridimensionale dei due edifici e' stata eseguita attreverso il programma SketchUp. La prima operazione e' stata disegnare la pianta del piano terra e successivamente e' stata modellata in altezza, avendo a disposizione tutte le dimensioni dell' abitazione. Sfruttando la simmetria tra le due abitazioni, il secondo edificio e' stato creato attraverso il comando "specchia". Per una maggiore distinzione tra i due si e' deciso di assegnare i materiali corrispondenti per edificio. Per il rendering e' stato utilizzato il plug-in di V-Ray per SketchUp mantenendo i valori standard della luce. |
|
|
| IUAV - Corso di Disegno Digitale - Prof. Maurizio Galluzzo |
