AutoCAD – Layout e spazio carta

Quando disegniamo con AutoCAD lo facciamo nello spazio modello e possiamo farlo in 2D oppure in 3D introducendo la terza dimensione. Lo spazio modello offre la possibilità di una navigazione tridimensionale e la possibilità di avvicinarci per dettagliare le entità liberamente.

Se in forma speditiva si può usare lo spazio modello per disegnare tavole in scala quando abbiamo da gestire scale e viste diverse nella stessa tavola facciamo riferimento di certo alla gestione dei layout.

Andiamo per passi e vediamo tutte le diverse possibilità.

Qui sono disponibili le tavole DWG.

DISEGNARE UNA TAVOLA IN SPAZIO MODELLO

Come si accennava è di certo la soluzione più veloce se abbiamo una sola scala e se decidiamo di disegnare direttamente in scala.

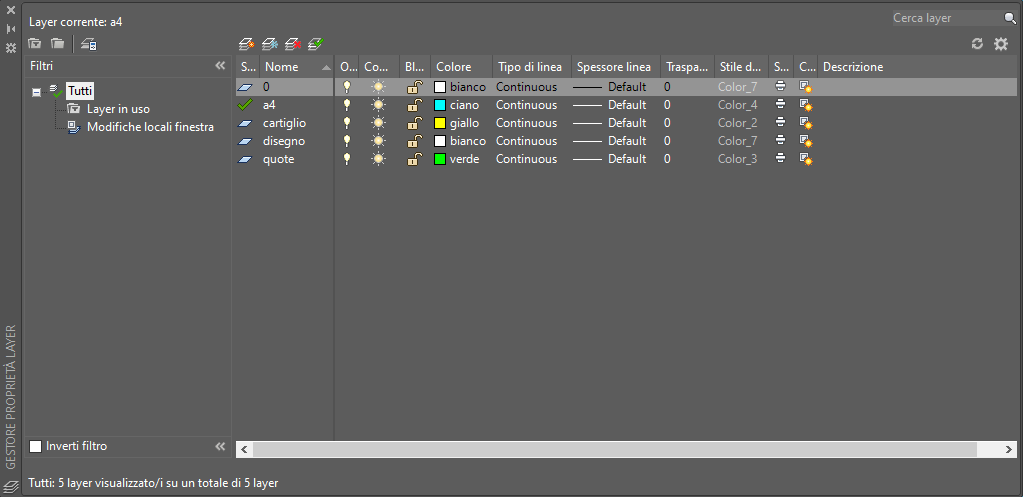

Per prima cosa costruiamo un sistema di layer che ci permetta di avere la tavola ben organizzata.

Disegnano il foglio del progetto.

Scegliamo un formato A3 ovvero 420×297

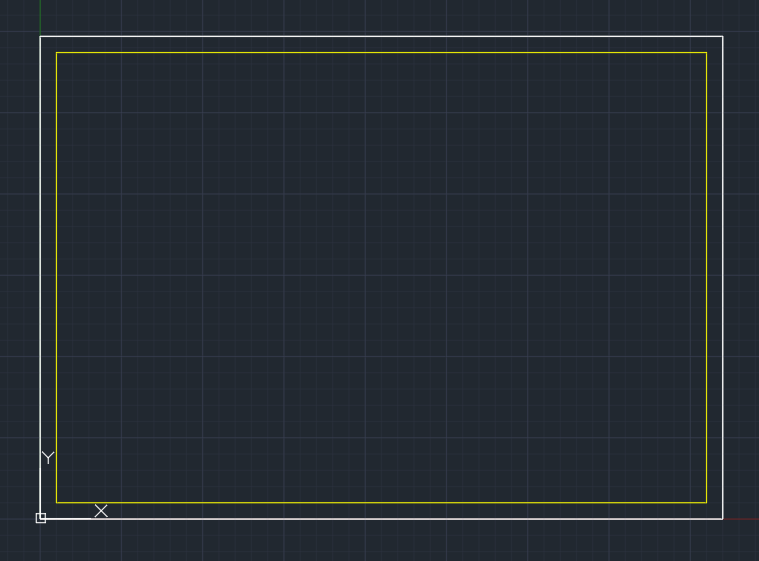

Con il comando OFFSET si definisce il limite del foglio (dentro layer CARTIGLIO)

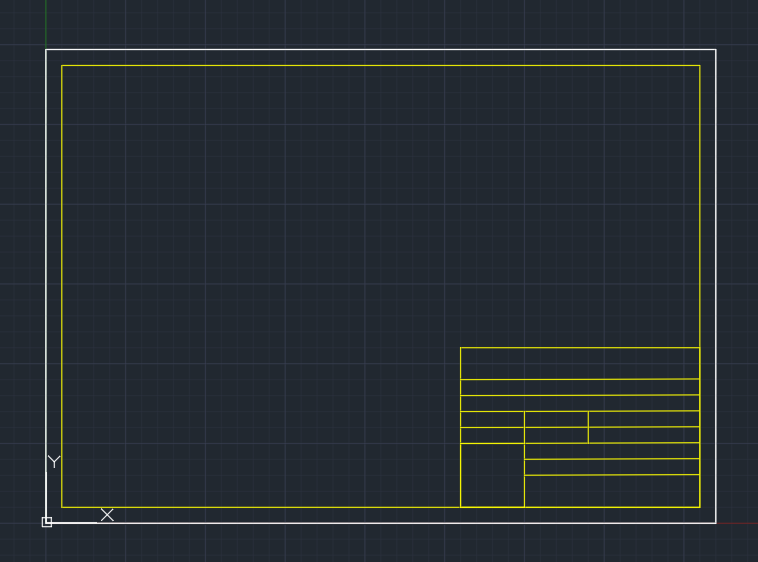

Inseriamo la tabella del cartiglio con i dati del disegno

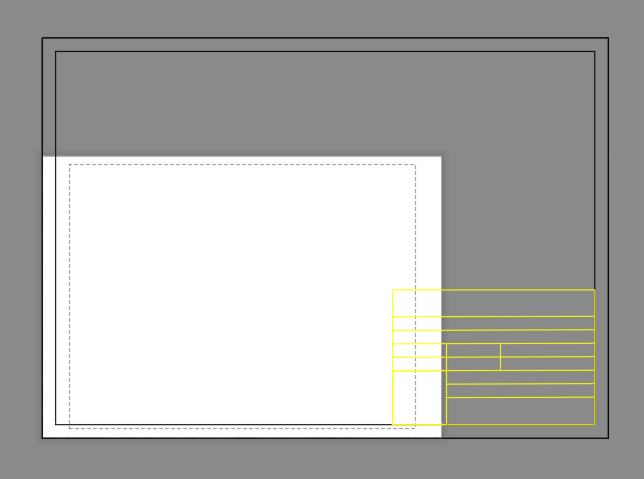

Facciamo copia incolla delle entità dallo spazio modello ad un nuovo disegno dopo aver selezionato l’etichetta LAYOUT.

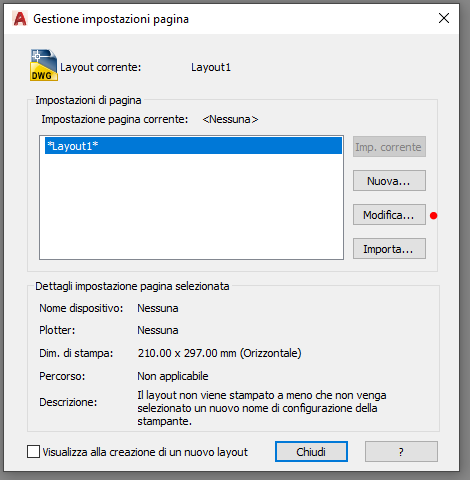

Layout > tasti o DX > Gestione impostazione pagina

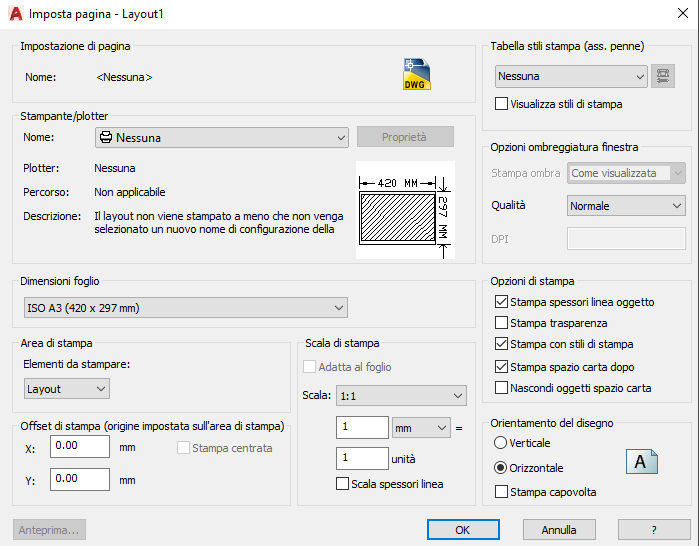

scgliamo foglio A3 orizzontale

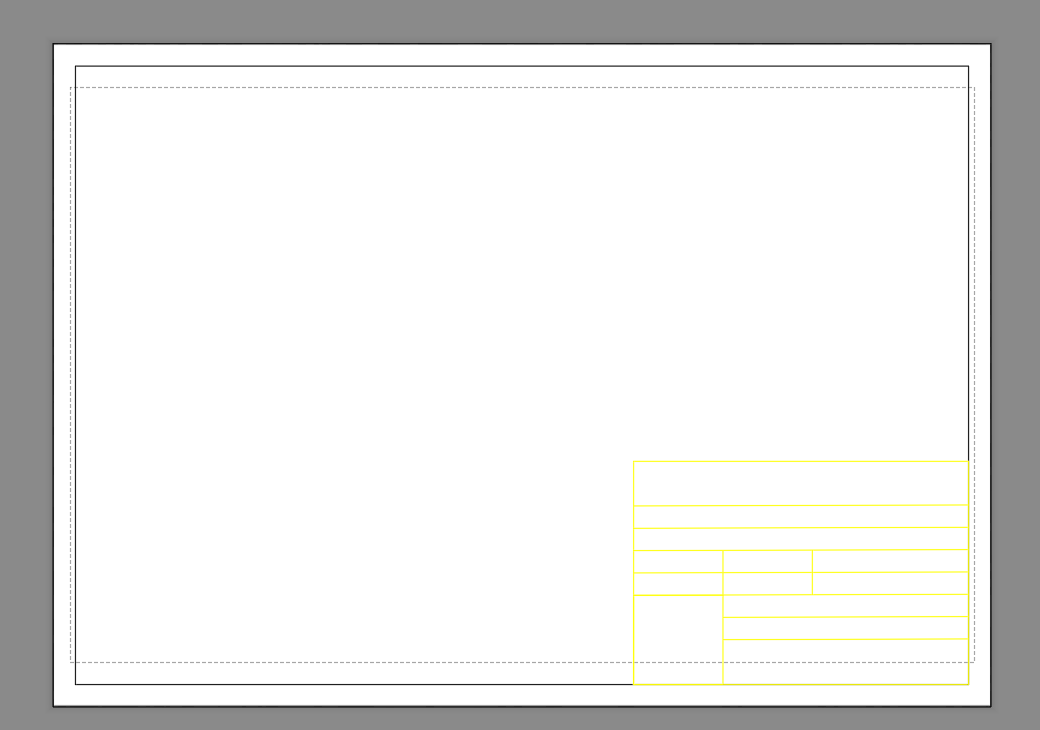

A questo punto la dimensione della pagina è allineata con le dimensioni del disegno

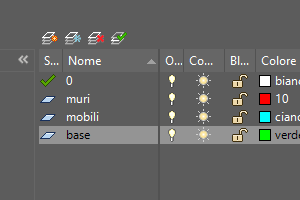

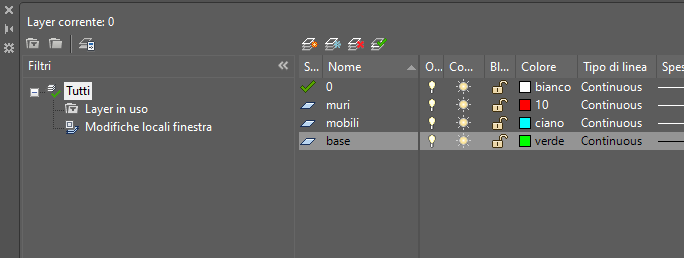

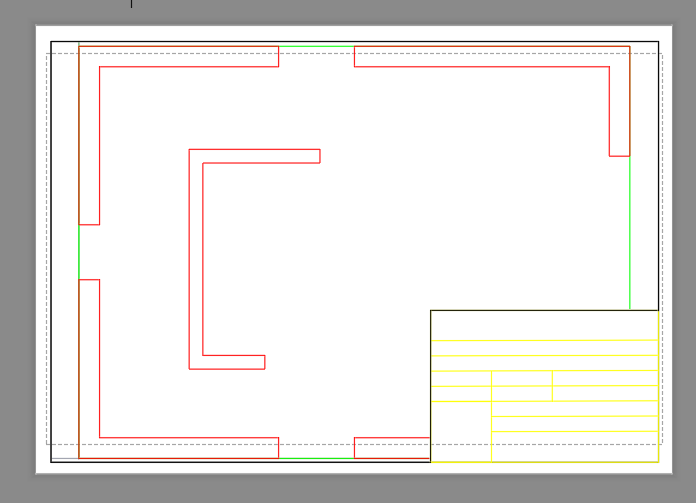

Creiamo un disegno, in questo caso la pianta di un edificio in metri, con i seguenti layer

Facciamo riferimento al disegno disegno_01_02.dwg
